IVI (In-Vehicle Infotainment) 用小型高容量、Low ESL MLCC的方案

  • Automotive
  • 2025.08.29
Abstract
随着帮助驾驶员安全便捷行驶的ADAS（Advanced Driver Assistance Systems）和自动驾驶技术的快速发展，车载信息娱乐系统IVI（In-Vehicle Infotainment）也在迅速成长。
IVI 不仅提供车辆状态、路线导航等与行驶相关信息，还扩展并整合了面向用户的娱乐显示，以及与各种事物的通信联动（V2X：Vehicle to Everything）等为方便驾驶员的多种功能和系统融合趋势正在扩散。
因此，随着车内越来越多采用高分辨率显示屏和通信模块，为了系统的稳定运行，需要处理器具备快速的运算速度、高图形性能和高可靠性。
三星电机在持续扩大供应针对本应用的小型化、高容量、Low ESL MLCC 产品阵容。

技术 Trend

IVI（In-Vehicle Infotainment）技术正在朝以下两个方向发展： ① 从简单行驶和传递车辆状态信息到向驾驶员/乘客提供多种便利和休闲功能的显示屏扩展；② 加速通信联动的V2X Connectivity。





Set方案与 MLCC 要求


1) Display 扩展
高分辨率多屏显示
- 支持 8K 分辨率，最多 8 屏

2) 通信连接
网络连接 & 车辆运行信息
- V2X、emergency Call、Wi-Fi、BT



⇓





　∙ 多路显示控制

　∙ 快速运算大量表格data
　∙ 驾驶员状态监测及语音识别处理
　∙ 支持多种通信方式
　→ 随着处理器的高性能化，MLCC 特性非常重要！

　小型化 & 高可靠性
　- 小型/高容量 MLCC
　- Low ESL MLCC



提案：适用于 IVI Application 的三星电机 MLCC

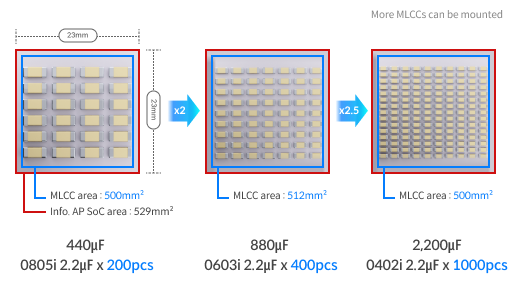

- 小型化：在相同面积上可安装更多的MLCC

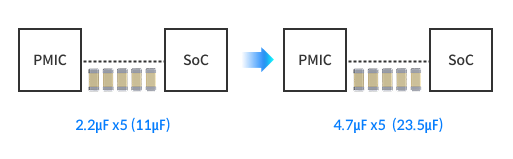

- 高容量：即使在急剧电流变化时也能提供稳定电源
⇒ 实现稳定的 SoC 驱动！



Head-unit, IVI DCU (Domain Control Unit), Display Module MLCC 제안의 세부 적용에 대한 정보를 제공합니다.

应用Set

MLCC 方案

详细应用

Head-unit,



IVI DCU

(Domain

Control

Unit),



Display

Module

小型化

高容量



X6S, X5R, C0G Series (AEC-Q200 Qualified, for Infotainment)



X6S Infotainment

      Mass Production
X6S 0201, 0402 inch Mass Production 정보를 제공합니다.

Size

(inch)

1nF

10nF

100nF

220nF

470nF

1㎌

2.2㎌

4.7㎌

10㎌

22㎌

47㎌

100㎌

020125V

25V

25V

10V

6.3V

10V












0402







25V

16V

25V

16V

6.3V











X5R Infotainment

      Mass Production
X5R 0201, 0402 inch Mass Production 정보를 제공합니다.

Size

(inch)

1nF

10nF

100nF

220nF

470nF

1㎌

2.2㎌

4.7㎌

10㎌

22㎌

47㎌

100㎌

020125V

25V

35V

10V

6.3V

16V












0402







25V

25V

25V

25V

10V











C0G Infotainment

      Mass Production
C0G 0201, 0402 inch Mass Production 정보를 제공합니다.

Size

(inch)

10pF

22pF

47pF

100pF

220pF

470pF

1nF

2.2nF

4.7nF

10nF

22nF

33nF

020150V

50V



100V















0402

100V

100V

100V

100V

50V

50V

50V











*The products are AEC-Q200 certified automotive-grade MLCCs designed specifically for IVI(In-Vehicle Infotainment) applications.


Low ESL (Reverse Type, 3-Terminal) MLCC
: SoC 的高性能化会导致电流增加和开关频率上升，因此需要抑制电源噪声。

High Performance SoC 모듈 제안의 세부 적용에 대한 정보를 제공합니다.

应用Set

MLCC 方案

详细应用

High

Performance

SoC

Low ESL

产生高频噪声

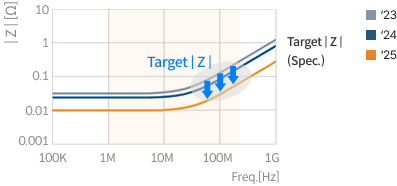

SoC 的目标阻抗

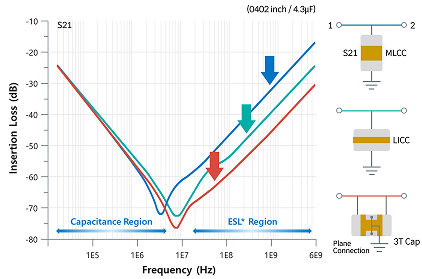

→ 使用 Low ESL（Reverse Type 或 3T）产品时，抑制 ESL 区域阻抗！





Low ESL MLCC Lineup



Reverse (Low ESL)

      Mass Production        Under Development
Reverse (Low ESL)의 Mass Production 및 Under Development 정보를 제공합니다.

Type

Size

(inch/mm)

Max T

47nF

1㎌

2.2㎌

Reverse



0204/0510

0.22mm



2.5V (X7T)

2.5V (X7T)

0.30mm

 50V (X7R)





0.53mm



 4V (X7T)





3T (Low ESL)

      Mass Production        Under Development
3T (Low ESL)의 Mass Production 및 Under Development 정보를 제공합니다.

Type

Size

(inch/mm)

Max T

1㎌

4.3㎌

10㎌

3T



0402/1005

0.50mm

4V (X7T)

2.5V (X7T)


0603/1608

0.70mm

6.3/10/16V (X7T)





1.35mm





4V (X7T)



三星电机的小型高容量、Low ESL MLCC方案
如前所述，为了应对车载信息娱乐 IC 的高性能化，实现稳定电源驱动，需要 MLCC 小型化、扩大电容值，以及拥有高可靠性。
介绍三星电机采用独有的陶瓷与微粒化电极材料及超精密叠层工艺的IVI专用小型、高容量、Low ESL MLCC 的产品阵容。

CL03C220JB31IN#,CL03A105MOR1IN#,CL03X105MPR1IN#,CL05C102JB51IN#,CL05A475MPQ1IN#,CL05X475MQQ1IN#, CLL5Z225MS21PN#, CLL5Z105MR41PN#, CL05Z105MR41PT# 제품의 Category, Size, Capacitance, TCC, Rated Voltage, Data Sheet, Sample의 정보를 제공합니다.

Category

Samsung

Size

(inch/mm)

Capacitance

TCC

Rated

Voltage

Data

Sheet

Sample

InfortainmentCL03C220JB31IN#

0201/0603

22pF

C0G

50Vdc

↓

Available

CL03A105MOR1IN#

0201/0603

1㎌

X5R

16Vdc

↓

Available

CL03X105MPR1IN#

0201/0603

1㎌

X6S

10Vdc

↓

Available

CL05C102JB51IN#

0402/1005

1nF

C0G

50Vdc

↓

Available

CL05A475MPQ1IN#

0402/1005

4.7㎌

X5R

10Vdc

↓

Available

CL05X475MQQ1IN#

0402/1005

4.7㎌

X6S

6.3Vdc

↓

Available

 Low ESL

(Reverse)

CLL5Z225MS21PN#

0204/0510

2.2㎌

X7T

2.5Vdc

↓

Available

CLL5Z105MR41PN#

0204/0510

1.0㎌

​X7T

4.0Vdc

↓

Available

Low ESL

(3T)

CL05Z105MR41PT#

0402/1005

1.0㎌

X7T

4.0Vdc

↓

Available

*Infotainment products are AEC-Q200 certified automotive-grade MLCCs designed specifically for IVI(In-Vehicle Infotainment) applications.



如果想了解更详细的产品信息，请点击这里留下您的咨询。
